بطانية خرسانية لحماية جانب التل

لقد كانت حماية المنحدرات الجبلية دائمًا تحديًا كبيرًا في الهندسة المدنية. تتميز أعمال البناء الحجرية التقليدية والمنحدرات الخرسانية المصبوبة في مكانها بوجود عيوب بناء واضحة:

لا يمكن للآلات الكبيرة أن تدخل التضاريس شديدة الانحدار، وتكون عملية تركيب القوالب وصبها مرهقة، وفترة البناء طويلة، ولا يمكن للخرسانة الصلبة أن تتكيف مع التسوية الطفيفة لجسم الجبل. وفي وقت لاحق، من المحتمل أن تحدث مشاكل مثل التشقق، وتسرب المياه، وانهيار المنحدر والانفصال. لا تحتوي الأغشية المقاومة للماء شائعة الاستخدام في السوق على هيكل تقوية جبلي، كما أن أدائها المضاد للتآكل ومقاوم للصقيع غير كافٍ، مما يجعل من الصعب التكيف مع الظروف البيئية القاسية مثل الرياح القوية والأمطار الغزيرة والاختلافات الكبيرة في درجات الحرارة في المناطق الجبلية.

لقد قامت البطانية الخرسانية لحماية جانب التل من Tongfu بتحسين هيكل التعزيز وصيغة الأسمنت سريعة التصلب على وجه التحديد. بالاعتماد على خصائص البناء المتمثلة في وضع الألواح المرنة والتصلب السريع عن طريق رش الماء، فإنه يتكيف بشكل مثالي مع فرق الارتفاع الكبير والتضاريس غير المنتظمة للمنحدرات الجبلية. بعد التشكيل، فإنه يشكل طبقة واقية صلبة وغير ملحومة بشكل عام، مما يوازن بين مرونة التكيف مع التشوه والقوة العالية لمقاومة التآكل ومكافحة التسرب. بعد عمليات التحقق الميدانية المتعددة في مشاريع الطرق السريعة الوطنية وترميم المناجم، تمكنت بشكل فعال من حل المشكلات الهندسية الشائعة مثل المياه الجبلية وتآكل التربة، وأخاديد المنحدرات، والانهيارات الأرضية الضحلة، والعوامل الجوية والحطام المتساقط. إنه الحل الوقائي السائد للمنحدرات الجبلية ذات الوزن الخفيف والكفاءة العالية والمتانة العالية في الوقت الحاضر.

تحديد المواقع الأساسية للمنتج ومبادئ التصميم

البطانية الخرسانية لحماية جانب التل هي مادة مركبة لحماية المنحدرات مصممة خصيصًا للمنحدرات الشديدة في الجبال، والمنحدرات العارية المكشوفة، وسدود المرور، وسدود التعدين. وعلى عكس خنادق الصرف الشائعة وبرك الأسماك، فإنها تتمحور حول التحديات الهندسية الأربعة الرئيسية للمنحدرات الجبلية: "الاستيطان السهل، والتآكل القوي، والفرق الكبير في درجات الحرارة، والبناء الصعب".

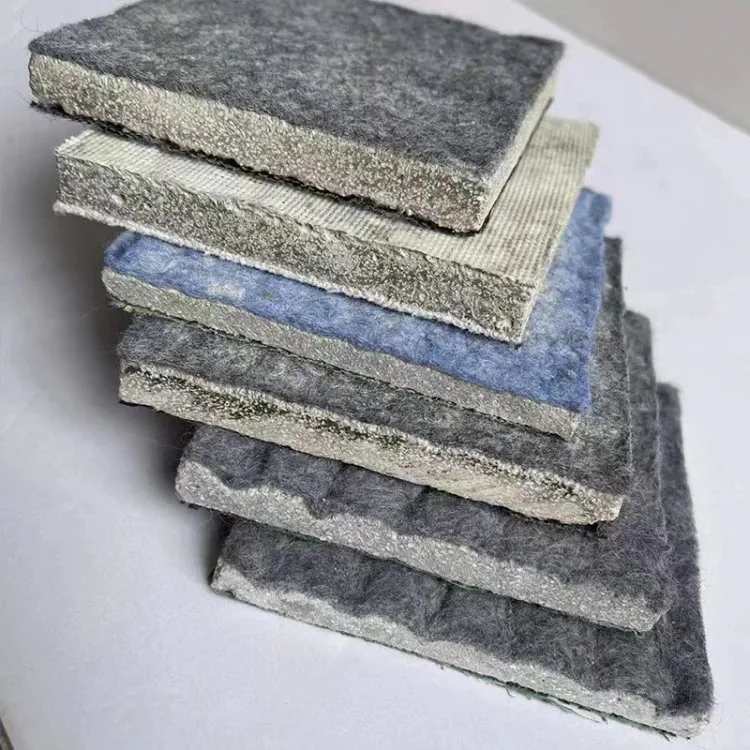

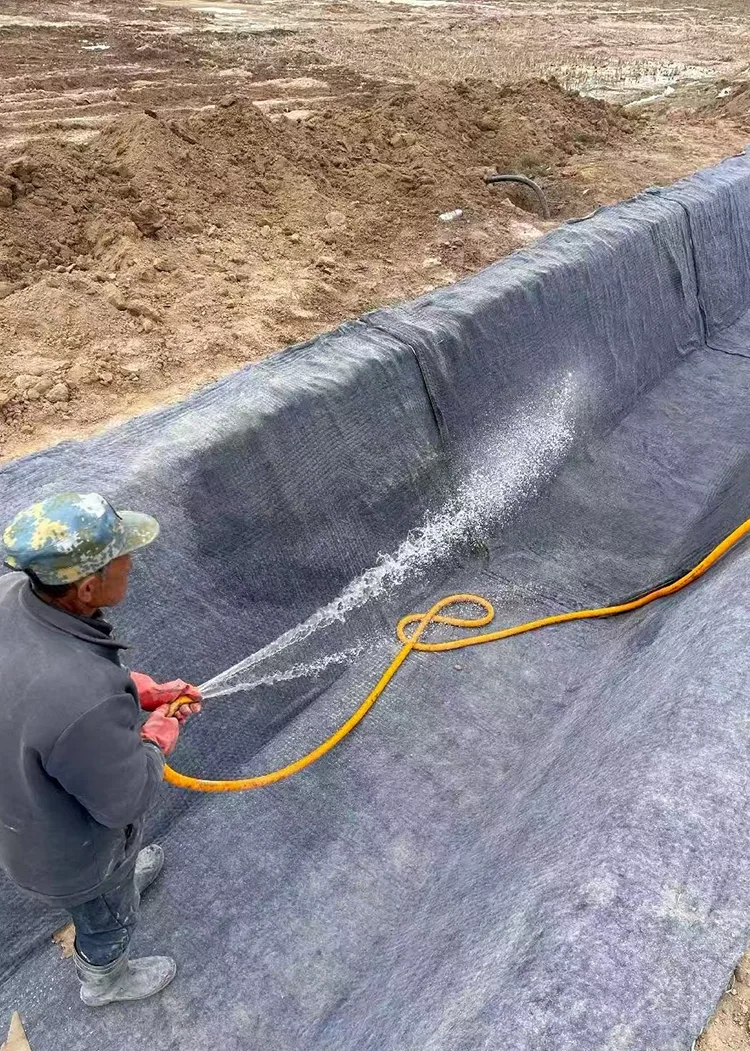

نحن نستخدم شبكات جغرافية متعددة الطبقات عالية القوة مع مواد أساسية أسمنتية جبلية سريعة الصلابة. في الحالة الجافة، فإنه يحافظ على خصائص مرنة وقابلة للدوران، ولا يتطلب أي خلط في الموقع، ولا حاجة لدعم القوالب، ولا يعتمد على آلات البناء واسعة النطاق. إنها تتطلب فقط التمديد اليدوي والتسوية والري من أجل الإعداد والتشكيل السريع. إنه يشتمل على هيكل معزز ثلاثي الأبعاد مضاد للتشقق، والذي يمكن أن يخفف من ضغط الإزاحة لطبقة التربة الجبلية. بعد التصلب، فإنه يشكل طبقة سطحية واقية خرسانية مستمرة للغاية مع سلامة قوية، مما يمنع بشكل فعال تسرب مياه الأمطار، ويقاوم الفيضانات الجبلية، ويغلق التربة المنحدرة، ويحقق تأثيرات حماية جبلية مستقرة على المدى الطويل.

نظام دقيق لاختيار مواصفات تدرج المنحدر

بناءً على تدرج المنحدر، ونوعية التربة لسطح المنحدر، وكثافة التآكل، يتم تقسيم المواصفات المناسبة لتجنب الإفراط في الاختيار أو الأداء غير الكافي. إنها مناسبة لجميع أنواع مشاريع حماية المنحدرات الجبلية:

1. منحدر لطيف مع التربة على الجبل (زاوية المنحدر <30 درجة)

مناسبة لأسطح منحدرات التربة الجبلية القاحلة العادية وسيناريوهات حماية التربة الضحلة. المواصفات الموصى بها هي 8 مم و10 مم بسمك عادي، مما يلبي احتياجات تثبيت التربة الأساسية، ومقاومة العوامل الجوية، والحماية من تآكل المطر الخفيف. تتميز بنسبة أداء عالية من حيث التكلفة ومناسبة لمشاريع الترميم البيئي للجبال القاحلة واسعة النطاق.

2. منحدر حاد منتظم (زاوية المنحدر 30 درجة - 60 درجة)

مناسبة للطرق السريعة الوطنية، والطرق السريعة على طول الطريق، ومنحدرات ترميم المناجم العادية. إنها حالة العمل الرئيسية لحماية المنحدرات الجبلية. المواصفات الموصى بها هي 12 مم و15 مم مع سماكة قياسية، قادرة على تحمل تآكل الأمطار الغزيرة المركزة خلال موسم الفيضان، وتمنع بشكل فعال منحدرات الصخور ومخاطر الانهيارات الأرضية الضحلة.

3. منحدر الحصى الحاد (زاوية المنحدر> 60 درجة)

مناسبة للمنحدرات الصخرية، والمنحدرات شديدة الانحدار المختلطة بالحصى، والمنحدرات الخطرة ذات السقوط العالي. مع وجود العديد من الحصى الحاد وتركيز الضغط الواضح، فإن المواصفات الموصى بها هي 18 مم و20 مم مع سماكة فائقة القوة. تم تحسين الأداء المضاد للاختراق والتمزق والتأثير المحلي بشكل كبير، وهو مناسب لحماية المنحدرات شديدة الخطورة.

4. ظروف عمل خاصة للمناطق الجبلية العالية الارتفاع

بالنسبة للمناطق الجبلية ذات الارتفاعات العالية، والاختلافات الكبيرة في درجات الحرارة اليومية، ودورات التجميد والذوبان المتكررة، يمكن توفير بطانية خرسانية معززة مضادة للتجمد لحماية جوانب التلال. تم تحسين تركيبة الأسمنت المضادة للتجمد لتتجنب بشكل فعال تشقق السطح والمسحوق الناتج عن تمدد الصقيع في درجات الحرارة المنخفضة والذوبان بالتجميد المتكرر. إنها مناسبة للاستخدام الخارجي طويل الأمد في المناطق الجبلية المرتفعة.

معايير الأداء الأساسية المتخصصة للمناطق الجبلية

1. أداء الإعداد فائق السرعة، مناسب لتسريع مشاريع البناء والوقاية من الفيضانات

يتميز بخاصية التصلب السريع في المناطق الجبلية. بعد سقيها ونقعها لمدة 30 دقيقة، يمكن ضبطها في البداية. بعد تشكيلها، يمكن أن تقاوم التآكل الفوري الناتج عن المطر ولن يتم غسلها أو إتلافها بسبب الفيضانات الجبلية. يصل إلى قوة حماية المنحدر الأساسية خلال 24 ساعة ويمكنه تحمل حمل المنحدر الطبيعي وتأثير تدفق المياه. تصل إلى القوة القياسية للتصميم بالكامل خلال 7 أيام وتلبي متطلبات القبول لمشاريع الحماية الدائمة للمنحدر. يمكنها إكمال تعزيز المنحدرات والإصلاحات الطارئة بسرعة قبل وبعد الظروف الجوية القاسية.

2. أداء مقاومة التعزيز والشقوق، ومناسبة للتسوية الديناميكية للمناطق الجبلية

إنه يحتوي على إطار من الألياف المقواة ثلاثي الأبعاد متعدد الطبقات، يختلف عن هيكل النسيج العادي ذو الطبقة الواحدة. يمكنها بشكل فعال تشتيت إجهاد الشد الناتج عن التسوية غير المستوية لطبقة التربة والإزاحة الطفيفة للمنحدر في المنطقة الجبلية. إن قابلية التمدد والمتانة الشاملة أقوى، ولن تكون هناك مشاكل مثل كسر كتلة الخرسانة التقليدية بالكامل والتشقق في مساحة كبيرة. إنها مناسبة للتشوه الديناميكي الجيولوجي المعقد للمناطق الجبلية.

3. أداء عالي القوة ضد التآكل، مقاومة الفيضانات الجبلية والأمطار الغزيرة

بعد التصلب، يصبح السطح بأكمله سلسًا وكثيفًا ومضغوطًا، بدون نقاط ضعف مثل فجوات المفاصل. يمكنها مقاومة الأمطار الغزيرة القوية وتأثير تدفق المياه عالي السرعة الناتج عن الفيضانات الجبلية في المنطقة الجبلية على المدى الطويل. لن تواجه مشاكل مثل انفصال السطح، وأخاديد المنحدرات، وتجويف الطبقات البينية. إنه يحل تمامًا مشكلة تآكل المياه وفقدان التربة على المنحدرات العارية.

4. أداء مضاد للتسرب وتثبيت التربة، مما يمنع الانهيارات الأرضية الضحلة

يمكن لطبقة التصلب الأسمنتية الكثيفة أن تمنع تسرب مياه الأمطار بشكل كامل، وتجنب التليين المستمر لطبقة التربة العميقة بواسطة مياه الأمطار وتقليل قوة التصاق طبقة التربة. يمكن أن يمنع الانهيارات الأرضية والتجويف والانهيارات الأرضية الضحلة لطبقة التربة الجبلية من السبب الجذري، مما يحسن بشكل كبير الاستقرار العام للمنحدر.

5. مقاومة الطقس فائقة المتانة، ومناسبة للبيئات الجبلية القاسية

إنها مناسبة لبيئات درجات الحرارة القصوى في المناطق الجبلية. لا يتشقق أو يتشوه عند درجات حرارة منخفضة -35 درجة مئوية. لا يتحول إلى مسحوق أو يتقادم تحت التعرض لأشعة الشمس القوية في الهواء الطلق على المدى الطويل. يمكنها تحمل العديد من المناخات القاسية مثل الرياح الجبلية ودرجات الحرارة المرتفعة والصقيع وتآكل الأمطار. تعمل بثبات طوال اليوم.

6. عمر خدمة طويل للغاية، مما يقلل من تكاليف التشغيل والصيانة

في ظل الظروف الجبلية الخارجية العادية، يمكن أن يصل عمر الخدمة المصمم إلى أكثر من 30 عامًا. الأداء الهيكلي مستقر على المدى الطويل. ليست هناك حاجة للإصلاح السنوي وإزالة الصخور المتساقطة. إنه يقلل بشكل كبير من تكاليف الصيانة والتصحيح للمنحدر الجبلي لاحقًا.

سيناريوهات التطبيق المتنوعة

تعتبر البطانية الخرسانية لحماية جانب التل مناسبة لمختلف مشاريع تعزيز المنحدرات الجبلية، والترميم البيئي، والوقاية من الفيضانات، وتغطي أربعة مجالات رئيسية: النقل، والتعدين، والحفاظ على المياه، والأعمال البلدية:

1. هندسة المنحدرات على جانب الطريق

يتم استخدامه بشكل رئيسي لحماية المنحدرات الشديدة في المناطق الجبلية على طول الطرق السريعة والسكك الحديدية، وتعزيز منحدرات قاع الطريق، ومنع المخاطر المحتملة بشكل فعال مثل سقوط الصخور والانهيارات على المنحدرات، وضمان سلامة حركة المرور على الطرق. كما أنها قابلة للتطبيق على مشاريع الصيانة والتصحيح المنتظمة لمنحدرات الطريق.

2. مشروع الترميم البيئي التعديني

إنها مناسبة للمنحدرات الجبلية العارية، ومنحدرات تراكم الخبث، وأسطح المنحدرات المهجورة في مناطق التعدين، وحل مشاكل تآكل المياه والتربة وتجوية المنحدرات وتساقط التربة في مناطق التعدين، وتلبية معايير القبول لإعادة التشجير، والاستعادة البيئية، والحفاظ على المياه والتربة في التعدين.

3. مشروع الإدارة الشاملة للهيئة الجبلية

ويغطي هذا البرنامج تقوية وتعزيز المنحدرات الجبلية القاحلة، وإصلاح الأخاديد المتضررة في الجبال، وتجديد المنحدرات الفاشلة الحالية، وتعزيز نقاط خطر الانهيارات الأرضية الضحلة، والتي تنطبق على مشاريع حماية الجبال في المناطق الريفية ومشاريع التحسين البيئي في المناطق الجبلية.

4. مشروع الحفاظ على المياه الجبلية والوقاية من الفيضانات

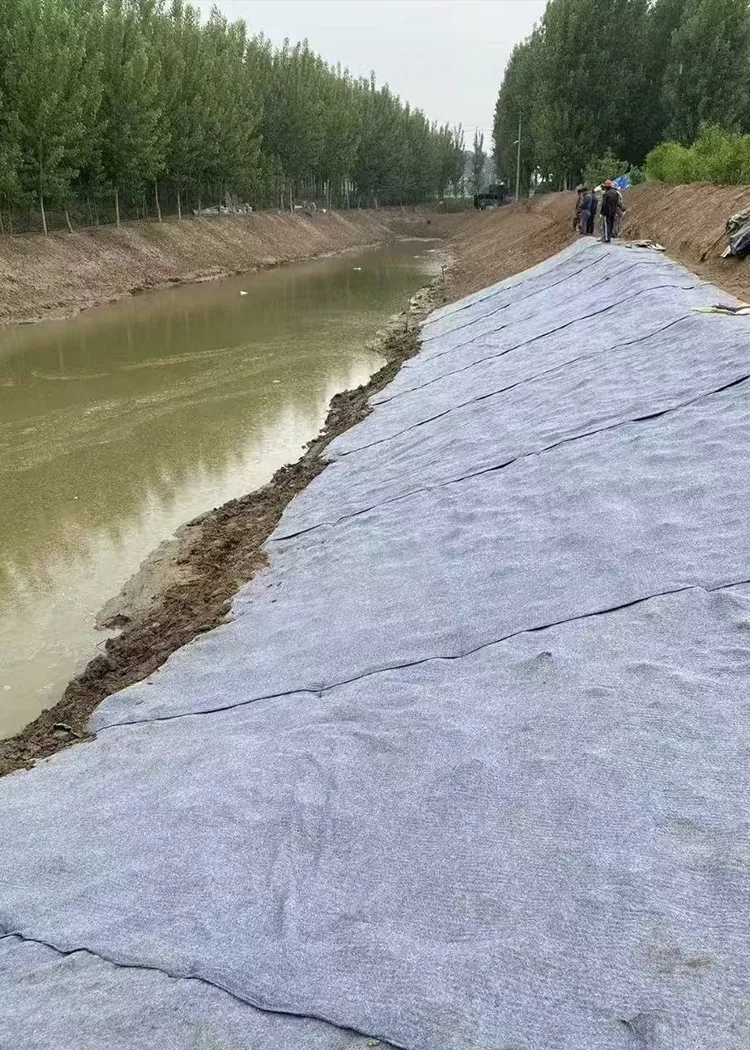

يتم استخدامه لحماية منحدرات الخزانات الجبلية وضفاف الأنهار على طول المناطق الجبلية، وتعزيز المنحدرات في المناطق المعرضة للفيضانات الجبلية، وتعزيز مقاومة المنحدر للتآكل، وتجنب مشاكل سلامة المياه والتربة الناجمة عن انهيارات المنحدرات الجبلية وانهيارات المنحدرات خلال موسم الفيضان.

5. سيناريوهات أخرى للحماية من المنحدرات الشديدة

يمكن أن تتكيف مع المنحدرات العالية والحادة لحفر الأساس، وتصلب أكوام الخبث الجبلية، والحماية السريعة للمنحدرات شديدة الانحدار في المناظر الطبيعية للمنتزهات، وتنطبق على مختلف المنحدرات شديدة الانحدار غير المنتظمة وغير المنتظمة مع متطلبات البناء السريعة.

حالة التنفيذ في العالم الحقيقي

1. نظرة عامة على المشروع

هذا المشروع عبارة عن مشروع معالجة المنحدرات الجبلية للطريق الوطني في تايان، مقاطعة شاندونغ. فترة البناء من مايو 2023. ويبلغ الطول الإجمالي للمنحدر 1420 مترًا، ومتوسط ​​زاوية الانحدار 48 درجة. إنه سطح منحدر معقد ومختلط بالتربة والحصى. يتميز موقع المشروع بتضاريس جبلية شديدة الانحدار، ولا يمكن لآلات البناء الكبيرة الدخول للتشغيل. المنحدر العاري الأصلي لا يحتوي على تدابير وقائية. خلال موسم الفيضان الصيفي، تتركز الأمطار الغزيرة، وتحدث الأخاديد المنحدرة والانهيارات الصخرية المتفرقة على مدار العام. إن البناء الخرساني التقليدي المصبوب في مكانه صعب ومكلف وله فترة بناء طويلة. هناك حاجة ماسة إلى حل خفيف الوزن وفعال لحماية المنحدرات لمعالجة المخاطر الخفية.

2. خطة اختيار المشروع

على أساس زاوية المنحدر، وظروف التربة، ومتطلبات الوقاية من الفيضانات، اختار المشروع بشكل موحد بطانية خرسانية لحماية جانب التلال مقاس 15 مم من Tongfu. إنها تأخذ في الاعتبار سهولة البناء، ومقاومة المنحدرات ضد التآكل، والاستقرار على المدى الطويل، وهي مناسبة لمعيار الحماية الدائمة لمنحدر الطريق الوطني.

3. نتائج تنفيذ المشروع

لقد تحسنت كفاءة البناء بشكل ملحوظ.ليست هناك حاجة لنقل الصهاريج أو صب القوالب. ويمكن استكماله عن طريق التمدد اليدوي، والري، والتصلب لتشكيل سطح المنحدر. يتم تقصير فترة البناء الإجمالية بنسبة 60% مقارنة بحماية المنحدرات الخرسانية التقليدية، مما يعالج بشكل مثالي نقطة الألم في الصناعة المتمثلة في عدم القدرة الميكانيكية على العمل على المنحدرات الشديدة. يتم إغلاق سطح المنحدر المتكون بالكامل دون أي فجوات، ولا يمكن لمياه الأمطار اختراق طبقة التربة الناعمة للمنحدر. بعد مواسم الفيضانات المتعددة مع هطول الأمطار الغزيرة، لا توجد أخاديد جديدة، ولا يوجد تجويف أو تشقق، ولا توجد تساقطات صخور على سطح المنحدر، مما يزيل تمامًا مخاطر السلامة الناجمة عن تساقط الصخور والانهيارات على منحدر الطريق. يمكن للهيكل المعزز للمنتج أن يتكيف مع التسوية الطبيعية الطفيفة للجسم الجبلي، ويخفف من توتر الإزاحة لطبقة التربة، ولن يتعرض للكسر التقليدي لحماية المنحدر والوضع الضار. إنها مناسبة للظروف الجيولوجية المعقدة في المناطق الجبلية. بعد اكتمال المشروع، يكون هيكل المنحدر مستقرًا لفترة طويلة، وليست هناك حاجة للإصلاح اليدوي المتكرر وإزالة الانهيارات الصخرية، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة على المدى الطويل لمنحدر الطريق الوطني.

التقييم الحقيقي للعميل

مدير مشروع منحدر الطريق السريع الوطني - السيد تشاو:

"كانت المنحدرات الشديدة في المناطق الجبلية دائمًا نقطة صعبة في مشاريع حماية المنحدرات. لا يمكن للمركبات الكبيرة الدخول، كما أن أعمال البناء بالطوب والخرسانة في الموقع بطيئة ومكلفة. إن الغشاء العازل للماء الخاص بالمناطق الجبلية مناسب جدًا للوضع، ويتصلب مع الري. البناء آمن وسريع. وقد تم استخدامه لأكثر من عامين. وبغض النظر عن الأمطار الغزيرة أو الرياح القوية، ظل المنحدر سليمًا، دون أي انهيار أو تساقط صخور. أداء التكلفة أعلى بكثير من المنحدر التقليدي تقنيات الحماية."

التعليمات

س 1: عند وضعها على سطح جبل صخري شديد الانحدار، هل ستؤدي الحجارة المكسرة إلى ثقب الغطاء الأسمنتي؟

ج: قبل البناء، من الضروري إزالة الحجارة الحادة والأجزاء الزاويّة من سطح المنحدر، ووضع طبقة رقيقة من التربة الناعمة في المواضع غير المستوية لتسوية السطح. يمكن للمواصفات التقليدية مقاس 12-15 مم أن تتحمل كمية صغيرة من الأحجار المكسرة الدقيقة. بالنسبة للمنحدرات شديدة الانحدار بزاوية 60 درجة أو أكثر، يوصى باستخدام نماذج بسمك 18 مم أو 20 مم، والتي تتمتع بقدرة أقوى على مقاومة الثقب وتقلل بشكل كبير من خطر التلف والتسرب.

س2: خلال فصل الشتاء في المناطق الجبلية ذات درجات الحرارة المنخفضة للغاية، هل يمكن أن تظل الطبقة الأسمنتية صلبة بشكل طبيعي؟

ج: النموذج العادي مناسب لدرجات حرارة البناء التي تزيد عن 5 درجات مئوية. أقل من 5 درجات مئوية، فإن سرعة المعالجة تتباطأ بشكل ملحوظ. بالنسبة للمناطق المرتفعة والذوبان والتجميد، يجب تحديد النموذج المعزز المضاد للتجمد مباشرة. في بيئة تبلغ -35 درجة مئوية، لن يتشقق المنتج النهائي، ولكن بالنسبة للبناء ذو ​​درجة الحرارة المنخفضة، من الضروري رش الماء ثم تغطيته بنسيج تكسية أرضية للعزل والصيانة لمنع السطح من التجمد بسرعة كبيرة والترطيب غير الكامل.

س3: كم من الوقت بعد وضع البطانية الخرسانية لحماية التلال، هل ستكون قادرة على تحمل تآكل مياه الفيضانات خلال موسم الأمطار؟

ج: سيتم الانتهاء من الإعداد الأولي بعد 30 دقيقة من الري. المطر الخفيف لفترة قصيرة من الزمن لن يدمر الطبقة السطحية. سيتم الوصول إلى القوة الأساسية خلال 24 ساعة، والتي يمكنها تحمل الأمطار المعتدلة المنتظمة. إذا كان هناك هطول أمطار غزيرة مركزة وفيضانات جبلية، فمن المستحسن الانتظار لمدة 7 أيام من المعالجة الكاملة قبل فتح المنحدر لاستخدام الوقاية من الفيضانات.

س4: إذا حدث هبوط طفيف للتربة على جسم الجبل، فهل تتشقق الطبقة السطحية المنحدرة الواقية بالكامل؟

ج: لا، المنتج مجهز بطبقات متعددة من الألياف المقوية، والتي يمكنها تشتيت إجهاد الشد الناتج عن التسوية. سوف تتشكل فقط الشقوق الشعرية الدقيقة، ولن تمتد وتتوسع لتشكل من خلال الشقوق، وبالتالي لا تؤثر على منع التسرب الشامل وتأثير توحيد التربة. فقط عندما تتجاوز التسوية 10 سم، يلزم إجراء إصلاحات وتعزيزات محلية.
